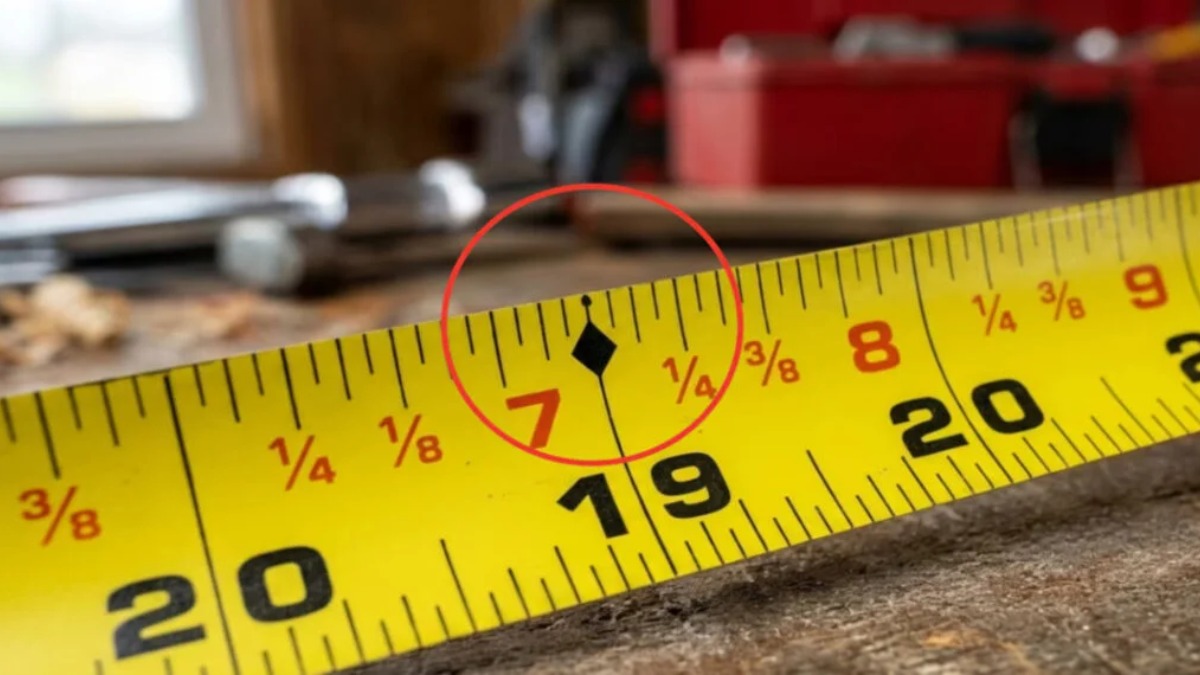

Se você já parou para observar a fita metálica de uma trena, certamente notou que, além dos números e riscos convencionais, existem pequenos losangos ou diamantes pretos espalhados ao longo da escala.
Na maioria das vezes, pensamos que essas marcas se parecem com um erro de impressão ou um detalhe meramente decorativo, mas, no mundo da construção civil, elas representam uma lógica matemática que poupa tempo e dinheiro.
Esses símbolos, conhecidos como “marcas de viga” ou “marcas de treliça”, aparecem exatamente a cada 19,2 polegadas (aproximadamente 48,8 a 49,5 centímetros). Mas, o que eles realmente representam?
A matemática por trás do símbolo
A explicação para esse intervalo específico reside no tamanho padrão dos materiais de construção.
Na construção civil, placas de compensado, drywall ou painéis de revestimento costumam ter 8 pés de comprimento (96 polegadas).
Para garantir que uma estrutura seja estável, os profissionais precisam dividir esse espaço de forma que as extremidades das placas coincidam exatamente com o centro de um suporte (viga ou caibro).
Enquanto as marcações em vermelho (geralmente a cada 16 polegadas) dividem uma placa de 8 pés em seis partes, os losangos pretos dividem o mesmo espaço em cinco partes iguais (96 ÷ 5 = 19,2).
Essa configuração serve para medir o tamanho padrão de placas e painéis usados em obras, como chapas de madeira e painéis de revestimento.
Ao usar o espaçamento de 19,2 polegadas em vez de 16, economiza-se um suporte a cada oito pés de construção, o que, em obras de grande escala, pode representar uma redução significativa de custos sem comprometer a integridade estrutural.
Utilidade no dia a dia
Mesmo que você não esteja construindo uma casa, entender essas marcas pode ser útil em pequenas reformas.
Ao tentar pendurar prateleiras pesadas ou suportes de TV, os losangos ajudam a localizar onde os suportes estruturais internos da parede provavelmente estão posicionados, garantindo uma fixação muito mais segura e evitando que você perfure acidentalmente tubulações ou cabos elétricos.
Da próxima vez que você puxar sua trena para uma tarefa simples, lembre-se: cada pequeno detalhe nela foi projetado para resolver um problema específico de engenharia.
Conhecer esses atalhos visuais transforma uma simples régua flexível em uma ferramenta de alta precisão.
